M.2 (SATA Express) 是未来的 SSD 标准, 但在购买前需要注意 SSD 的长度和性能等级。M.2 SSD 的特殊插槽 (底座) 设计可防止不匹配的错误安装, 但某些主板仅支持特定尺寸的 SSD。

请注意: 本文假设你已确认你的主板/笔记本电脑支持 PCI-Express M.2 SSD, 而非 SATA 类型的 M.2 SSD

M.2 SSD 插槽 (Keying)

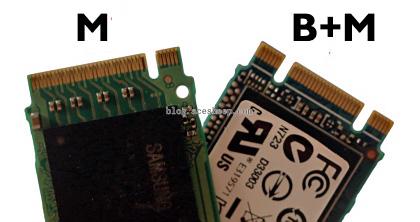

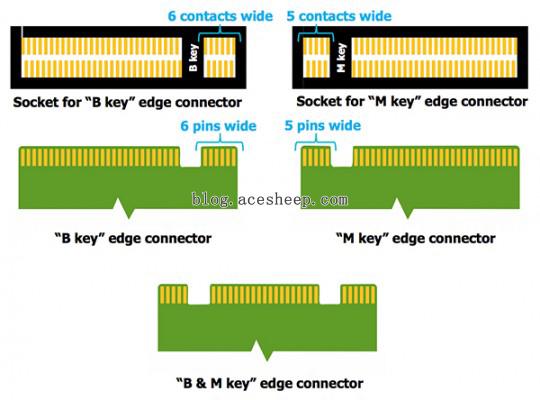

目前, M.2 SSD 有三种插槽类型: B、M 或 B+M, 而插槽仅支持其中一种卡槽。由于 B 和 M 的卡槽位置略有不同, M.2 SSD 只能单向安装

• 带 B key 的 M.2 SSD (针脚 12-19) 可为 PCI Express SSD 提供最高 2x 通道带宽
• 带 M key 的 M.2 SSD (针脚 59-66) 可提供最高 4x 通道带宽
• 带 B+M key 的 M.2 SSD 在两种插槽中都具有最大的兼容性, 但只能以 2x 通道带宽运行

即使是 2x 通道带宽的 B key M.2 SSD, 仍能达到 10Gbit/s 的性能, 而 4x 通道带宽的 M key 可实现最高 20Gbit/s 的性能

M.2 SSD 长度

由于 M.2 标准要求 SSD (或其他类型, 如 WiFi、蓝牙等) 仅在向上的一侧放置芯片, 这意味着更大容量的 SSD 通常更长, 因为需要容纳更多存储芯片 (NAND)

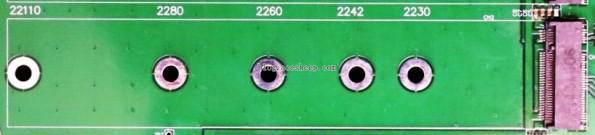

通常 M.2 SSD 有五种长度, 但并非所有主板或笔记本都支持所有长度

• 2230
• 2242
• 2260
• 2280
• 22110

这些数字代表宽度和长度, 例如 2242 表示宽度为 22mm, 长度为 42mm。目前最常见的规格是 2242 和 2280 (长度分别为 42mm 和 80mm)。例如, Maximus VI 系列的 mPCIe Combo II 卡最多支持 2242 规格的 M.2 SSD

M.2 SSD 购买前检查

在购买 M.2 SSD 前, 请确认以下内容:

1. 主板/笔记本电脑支持的是 M.2 SATA 还是 M.2 PCI-Express (提示: 查看产品规格页面!)
2. 主板/笔记本电脑插槽支持的钥槽类型 (B/M/B+M)
3. 如果是 PCI Express, 插槽支持的是 2x 还是 4x PCI-Express 带宽
4. 支持的 SSD 最大长度 (2232 到 22110) (提示: 可以查看主板的 PCB 上是否标注)
