在 DIY 音频项目中, 你可能需要一种方式将音频输入到电路中。最常见的方式之一是使用 3.5 毫米立体声音频插孔。这些插孔可以从旧的便携音频耳机中回收。如果切断耳塞, 就可以将插孔插入音频源, 并将导线直接连接到电路上。

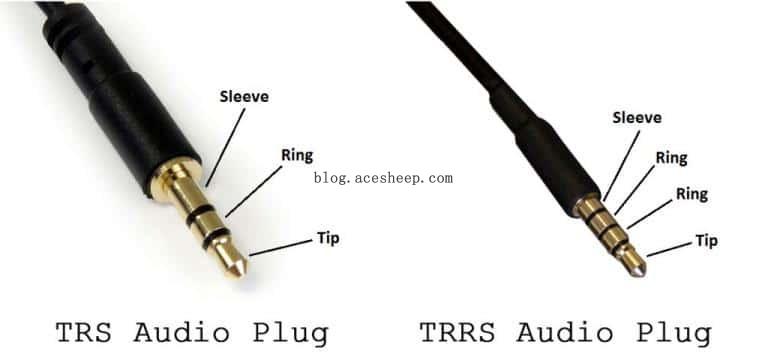

在本教程中, 我将向你展示如何连接两种常见的音频插孔类型 - TRS 和 TRRS
T 代表 tip, R 代表 ring, S 代表 sleeve
TRS 音频插孔
TRS 音频插头通常出现在没有麦克风的标准立体声耳机中。剪断耳机线后, 你可能会发现以下三种常见的接线方式之一:
- 铜线接地护套包裹着两根绝缘的音频信号线
- 两根独立的绝缘线, 每根都有自己的信号线和一根接地线
- 一根电缆内有独立的接地、右音频和左音频绝缘线

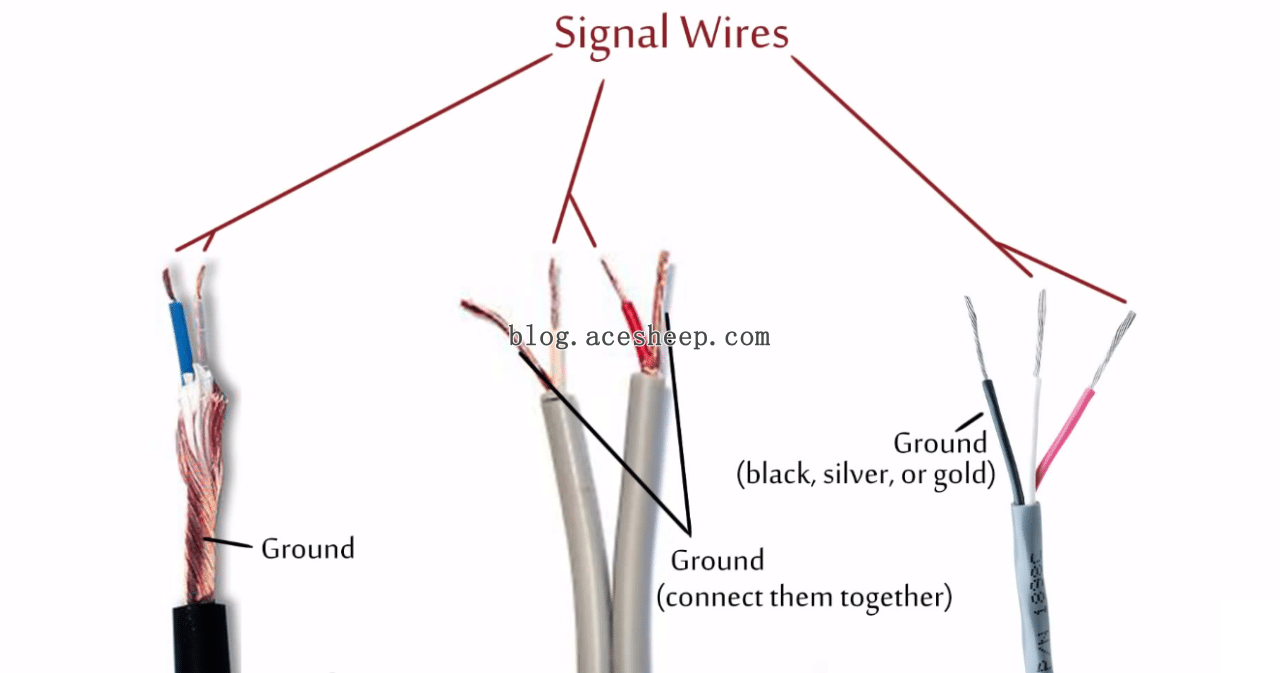

通常, 红线是右声道, 蓝线是左声道。请查看下图, 了解在最常见的 TRS 接线方案中, 哪些导线是音频信号线, 哪些是地线

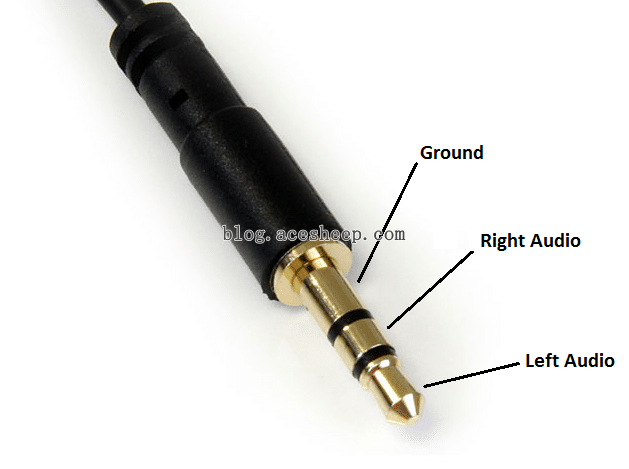

电线连接到 TRS 插头的方式如下所示
根据插头的类型, 你可能可以接触到连接器外壳内的针脚。电线连接到插头的针脚如下所示
如果只需要单声道输入, 可以将左右声道线连接在一起。
确定电线后, 只需将它们焊接到电路中的正确输入通道, 或通过引脚连接器连接, 以便将它们用于面包板。
TRRS 音频插孔

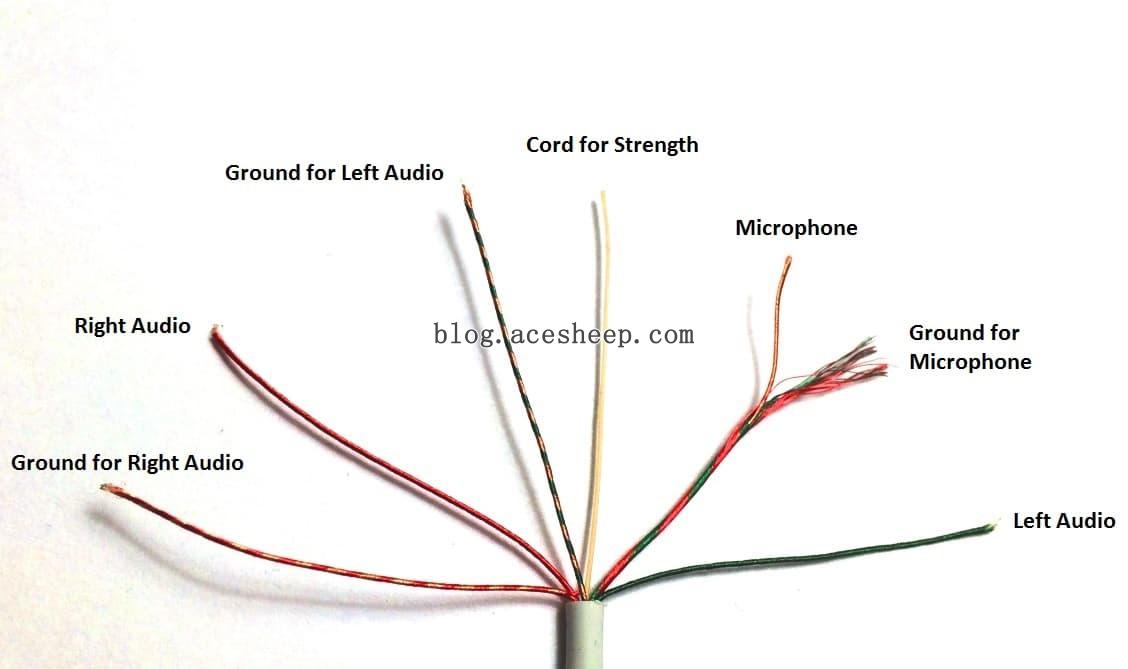

TRRS 音频插孔可以在 iPhone 耳机和其他带麦克风的耳机上找到。切开塑料绝缘套后, 你会发现 5 根单独的导线:
- 实心红色导线: 右声道信号
- 红色和铜绞线: 右声道地线
- 实心绿色导线: 左声道信号
- 绿色和铜绞线: 左声道地线
- 红绿色护套内带有铜线: 内层铜线为麦克风信号, 外部护套是麦克风地线
此外, 你还会发现一根塑料绳, 用于加强耳机电缆的强度:

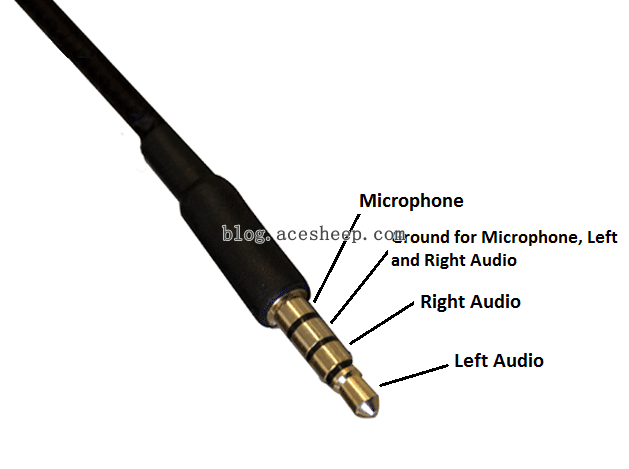

TRRS 插头的连接方式如下所示:

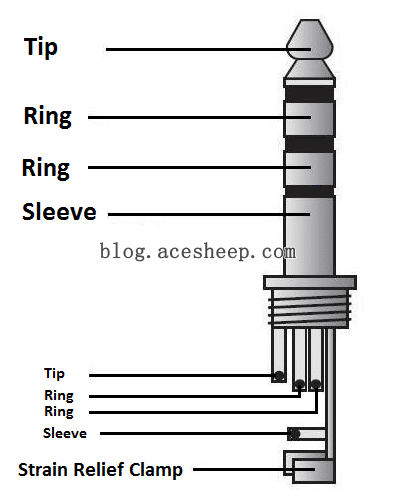

如果你能接触到插头外壳内的针脚, TRRS 插头的针脚连接如下所示:
如果你只需要 TRRS 连接器的单声道音频输入, 可以将红色和绿色导线合并为一根单声道音频线, 并将地线合并为一根地线。
每根导线外面都有一层非常薄的绝缘涂层, 因此可以在没有塑料绝缘的情况下将它们捆绑在一起。在焊接或连接到任何导电体之前, 你可以用火快速烧掉绝缘材料, 然后擦拭干净。
完成后, 可以将导线直接焊接到 PCB 上的输入端, 或将其连接到跳线针上, 方便插入面包板。
